电路板分板机

电路板分板机

电路板分板机资料1.YLV-2A走刀式分板机，采用最新走刀式轻量化设计，一次完成微剪切应力切板行程，适用于分切带有V形槽的PCB线路板。2. 产品不动，上圆刀左右移动，品质保证。剪切应力降至最低，产品潜在质量风险降至最低。3.刀具采用高速钢精密研磨制成，可重复研磨使用。将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，然后脚踩脚踏阀，圆形刀片左右移动，从而将V-CUT连板分离。1.型号

目录

1电路板分板机 简介
2分切原理
3电路板分板机技术参数
4相关图片



1电路板分板机 简介




创威走刀式电路板分板机,CWV-1A创威走刀式手动电路板分板机,CWV-1M


1.YLV-2A[2]走刀式分板机[3]，采用新走刀式轻量化设计，一次完成微剪切应力切板行程，适用于分切带有V形槽的PCB线路板。

2.产品不动，上圆刀左右移动，品质保证。剪切应力降至低，产品潜在质量风险降至低。

3.刀具采用高速钢精密研磨制成，可重复研磨使用。

亚兰LED灯条分板机[4]

2分切原理




将要进行分切的V-CUT连板的V形槽对准下切刀的刀刃口，然后脚踩脚踏阀，圆形刀片左右移动，从而将V-CUT连板分离。

3电路板分板机技术参数




1.型号 YLV-2A[6]/FQV-2A[7]

2.使用电压 220VAC

3.机器重量 55kg

4.外形尺寸 780×460×560mm

5. 刀具尺寸 上圆刀直径125MM，下切刀3X70X480MM，单次有效分板长度460MM。

6.适用范围 凡有V-CUT之SMD PCB板皆可适用于此机器。

7.配置安全保护装置，如有人体或物体进入切刀区会自动停机。

电路板分板机功能特点[8]

1.切板长度可随意设置。

2.裁切率四速度调节，由脚踏板开关控制。

3.裁切应力小，不易形成龟裂现象。

4.刀具开口可根据基板厚度及V形槽深浅进行调整。

5.轮刀，走刀 式裁切，无粉尘现象，马达驱动，少碳粉污染。

6.非磨擦式切削，无刀具金属残留。

7.刀具由台湾专业刀具工厂制作，材质为日本高速钢。

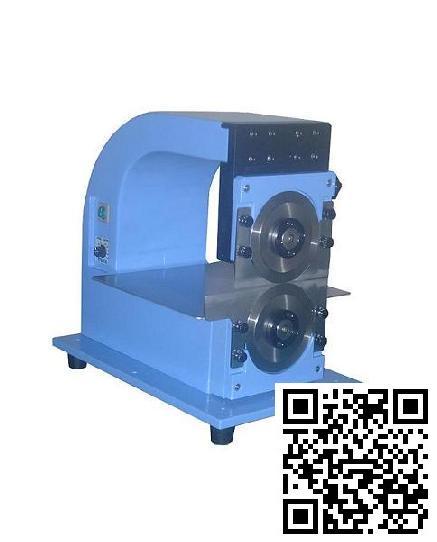

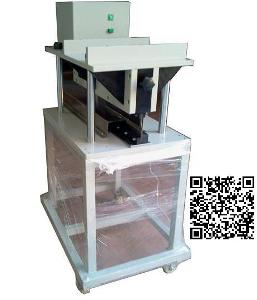

4相关图片




[9]
